拍摄AV现场失控高潮数次 ,公交车上拨开少妇内裤进入,国产精品久久久久久久久绿色,国产猛烈高潮尖叫视频免费

　　活性炭從水溶液中除鋁，該數(shù)據(jù)集涉及用FeCl3改性粒狀活性炭在堿性條件下(pH≈12)從水溶液中除去鋁。研究了鋁離子濃度，pH溶液，吸附劑用量和接觸時(shí)間的結(jié)構(gòu)特性和操作參數(shù)活性炭和改性后的活性炭。該數(shù)據(jù)集提供了關(guān)于活性炭和改性的活性炭在以下條件下的鋁去除的信息

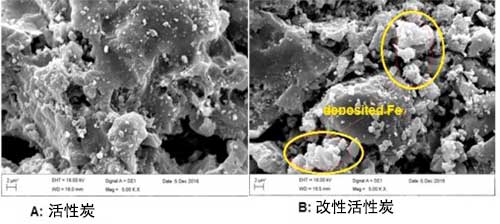

　　圖1。 原料活性炭(A)和改性活性炭(B)的SEM圖像。

　　在這項(xiàng)工作中，從水中去除鋁是由原始活性炭和FeCl 3在堿性pH條件下改性的活性炭進(jìn)行的。一些污水如廢水處理廠的反沖洗廢水未經(jīng)任何處理就排放到地表或地下水中，是危及土壤，水體和環(huán)境的污染物。因此，所有在進(jìn)入環(huán)境之前處理污水的水處理廠都是必要的。分析級(jí)氯化鐵(FeCl 3· 6H 2 O)，活性炭，硫酸，硝酸和氫氧化鈉。另外，AlK(SO 4)2·12H 2 O用于鋁儲(chǔ)備液。

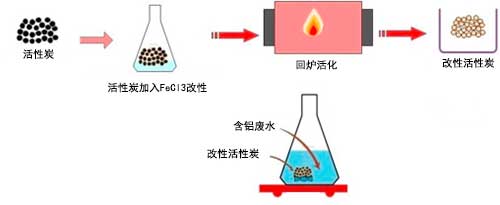

　　圖2?；钚蕴啃薷牡膶?shí)驗(yàn)程序?；钚蕴扛男园?：用65%的硝酸和濃硫酸氧化，2：用FeCl 3包覆氧化的活性炭。含有2.5%Fe 3+的 6H 2 O溶液(將pH調(diào)節(jié)至12，并且在80℃下進(jìn)行涂覆24小時(shí))，3：在300℃下在N2氣氛下煅燒3小時(shí)，4：生產(chǎn)改性活性炭 。5：批處理。

　　改性活性炭的制備

　　將40g氧化的活性炭與200ml FeCl 3混合。6H 2 O溶液含有2.5%的Fe 3+，并通過(guò)加入1N NaOH溶液將pH調(diào)節(jié)至12。Fe的浸漬在80℃下在150rpm旋轉(zhuǎn)的振蕩器上進(jìn)行24小時(shí)。浸漬的活性炭在300℃下在N 2氣氛下煅燒3小時(shí)。然后用蒸餾水洗滌幾次，在110℃下干燥24小時(shí)。

　　吸附實(shí)驗(yàn)

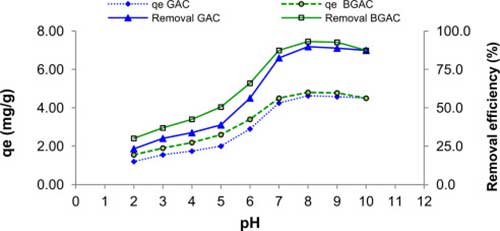

　　圖3?；钚蕴亢透男曰钚蕴吭诓煌琾H值下的脫鋁效率和吸附容量。吸附劑用量：2g / L，鋁濃度：10.3mg / L，接觸時(shí)間：24小時(shí)，攪拌速度：250rpm。

　　在200mL錐形瓶中通過(guò)分批方法進(jìn)行吸附實(shí)驗(yàn)，并在振蕩器 - 培養(yǎng)箱儀器中以250rpm攪拌。實(shí)驗(yàn)包括確定最佳pH值，平衡時(shí)間，吸附劑的劑量，鋁濃度，動(dòng)力學(xué)研究和吸附等溫線。為最適pH選擇，50毫升鋁溶液(C Ò在200個(gè)毫升錐形瓶中引入= 10.3毫克/升)。然后使0.1g吸附劑與50mL 鋁溶液(吸附劑的量為2g / L)接觸。通過(guò)使用1M HCl或1M NaOH(通過(guò)pH計(jì)CG 824型測(cè)量pH)將pH調(diào)節(jié)至2,3,4,6,7,8,9和10。將樣品置于室溫(20±1℃)的機(jī)械振蕩器中24小時(shí)，之后，通過(guò)過(guò)濾紙(0.45μm)過(guò)濾鋁溶液和吸附劑的組合，測(cè)定殘余鋁的濃度由。
